HOLTIC線路驅動器HI-8597

發布時間：2022-09-06 17:04:05     瀏覽：3241

HOLTIC的HI-8597是個3.3V單電源ARINC429線路驅動器內嵌防雷保護。內部防雷電路允許滿足RTCA/DO-160G第22節第3級管腳導入測試波型組A(3和4)，B(3和5A)，和Z(3和5B)，不能使用任何外部部件，行業第一。

HI-8597每個輸出端的內部37.5歐姆電阻能夠相互連接到ARINC429總線。此外，HI-8597包括一個雙極電壓倍增器，使其能夠從+3.3V電源供電，僅使用四個外部電容器。

HI-8597的其它功能包括高阻抗輸出(三態)，當兩個數據輸入都是高的，允許多個線路驅動器傳送到一個公共總線?？偩€管腳內嵌8kVESD輸入保護(HBM)，其他任何管腳都具有6kV性能。所有邏輯輸入兼容5V或3.3V。

HI-8597線路驅動器主要用于邏輯信號需要轉換成ARINC429電平的情況，如使用FPGA或HI-3586 ARINC429協議IC。單電源操作和內部防雷電路節省大量電路板空間，使HI-8597成為現階段市場上最緊湊和性價比高的ARINC429線路驅動器。HI-8597主要用于工業溫度范圍-40°C~+85°C，或拓展溫度范圍-55°C~+125°C。提供可選的老舊化超過一個拓展的溫度范圍。


特征

內部防雷電路允許滿足RTCA/DO-160G第22節第3級管腳導入測試波型組A（3和4）、組B（3和5A）和組Z（3和5B）。

+3.3V單電源供電

板上產生的所有ARINC429電壓電平

ARINC429輸出具備優異的短路性能（±50V持續1秒）

數字可選擇上升和下降時間

三態輸出

37.5歐姆輸出電阻允許相互連接到ARINC429總線

總線管腳內嵌8,000V最低ESD保護

5V或3.3V邏輯電平兼容模式

提供無鉛/滿足RoHS標準的選項

工業和拓展溫度范圍

老舊化可用

應用

航電數據通訊

CMOS/TTL到ARINC電平轉換

CMOS/TTL到RZ和NRZ電平轉換

HOLTIC公司位于美國加利福尼亞州，是航空航天行業集成電路的主要供應商。20多年來，HOLTIC一直為世界各地的商業和軍事用戶生產數據總線和顯示驅動芯片產品。從F-16到A-350，HOLTIC是飛行控制、導航、發動機管理、通信、安全設備和飛行娛樂系統的核心。

深圳市立維創展科技有限公司，持續提供HOLT IC訂貨渠道，部分型號備有現貨庫存，歡迎咨詢。

詳情了解HOLT IC請點擊：http ：//www.jiayuekj.cn/public/brand/55.html



Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-8597PSIF

16 Pin Plastic ESOIC - WB

-40°C to +85°C

I

1

Yes

HI-8597PSTF

16 Pin Plastic ESOIC - WB

-55°C to +125°C

T

1

Yes

HI-8597PSMF

16 Pin Plastic ESOIC - WB

-55°C to +125°C

M

1

Yes


推薦資訊

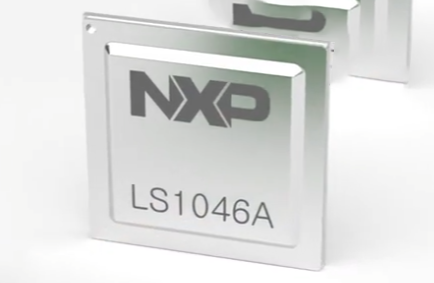

  • NXP LS1046A處理器：高性能、多核、64位Arm?架構處理器
    NXP LS1046A處理器：高性能、多核、64位Arm?架構處理器 2025-02-26 09:01:42

    LS1046A處理器是NXP QorIQ系列的高性能、多核、64位Arm?架構處理器，支持四核（LS1046A）和雙核（LS1026A）版本，適用于嵌入式網絡、工業基礎設施、企業路由器、交換機、網絡附加存儲（NAS）、安全設備及虛擬客戶邊緣設備（vCPE）等場景。其核心性能包括四個Arm? Cortex?-A72處理器核心，最高1.8 GHz頻率，支持10 Gbps性能、DDR4 SDRAM內存控制器及ECC保護，并集成數據路徑加速架構（DPAA）和安全引擎（SEC），支持多種高速接口和低功耗模式。該處理器采用23 mm x 23 mm的780球FC-PBGA封裝，支持多種電源電壓，廣泛應用于網絡設備、工業自動化、物聯網（IoT）邊緣計算及安全設備等領域。

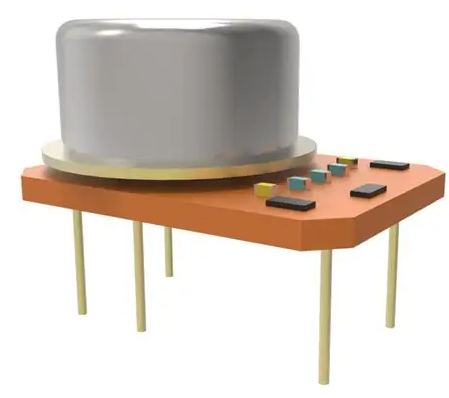

  • 晶體振蕩器指南：OCXO、TCXO、VCXO及時鐘振蕩器
