DEI1084收發器DEI

發布時間:2023-03-29 15:16:53     瀏覽:2918

DEI DEI2084CMOS ARINC 429 收發器 ICDEI2084Holt HI-3584 HI-8584 產品引腳兼容。DEI2084/85-Mxx 版本是 DEI1084/85-Mxx 的備用封裝引腳分配,以提供對 MLPQ 封裝中 /TXSEL 輸出的訪問。與 DEI1016 收發器相關的增強功能包括:DEI2084用于發射器的 32x32 FIFO、用于每個接收器的 32x32 FIFO、狀態寄存器、標簽識別能力、位定時功能以及加擾或未加擾 ARINC 數據輸出的選擇。DEI2084版本具有片上 10 kΩ 電阻器,不需要在輸入端使用外部電阻器。DEI1085 版本需要在接收器輸入端連接外部串行 10 kΩ 電阻。這簡化了外部防雷網絡的實施。

DEIDEI2084CMOSARINC429收發器ICDEI2084HoltHI-3584HI-8584產品管腳兼容性。DEI2084/85-Mxx版本是DEI1084/85-Mxx的預用封裝管腳配置,并提供對MLPQ封裝中/TXSEL輸出瀏覽。與DEI1016收發器相關聯的擴展功能包括:DEI2084用作發射裝置的32x32FIFO、用作各個收發器的32x32FIFO、數據寄存器、標簽識別性能、位定時功能和加擾或未加擾ARINC數據輸出選擇。DEI2084版本具備板上10kΩ電阻器,無需在輸入端采用外部電阻器。DEI1085版本必須要在收發器輸入端連接外部串行10kΩ電阻。這優化了防雷系統數據網絡的實施。


特征

ARINC規范429兼容性

3.3V/5.5V電源操控

雙收發器和單發射裝置接口

32個輸送位通常是數據或奇偶校驗

系統自檢模式

管腳兼容性HI3584&HI8584

智能控制標簽識別

各個收發器的板上16標識存儲芯片

32x32FIFO用作發送器和各個收發器

發射裝置和各個收發器的獨立數據傳輸率選擇

數據寄存器

數據擾碼操控

封裝選擇:52LQFP52LCQFJ64LMLPQ

屬性

環境溫度:-55°C-85°C

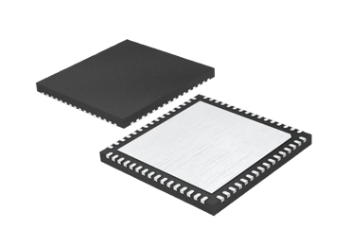

產品封裝形式:649X9CMLPQG

供電范圍:3.35

霍爾特外部參考:HI-3584HI-8584

封裝敘述:64LQFN9x9x0.9mm7.65EPConductiveRoHS

封裝形式:表面貼裝技術

JEDECMO220VMMD

DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括ARINC 429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。

深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。

詳情了解DEI請點擊:http?//www.jiayuekj.cn/public/brand/53.html



型號

溫度范圍

產品封裝類型

DEI2084-MES-G

-55°C - 85°C

64 9X9 C MLPQ G

DEI2084-MMS-G

-55°C - 125°C

64 9X9 C MLPQ G
