BNC 855B-54多通道射頻/微波信號發生器

發布時間：2023-12-11 10:22:45     瀏覽：1661

　　855B-54 型是一系列相位相干、多通道、超快速開關和超低相位噪聲信號發生器，頻率范圍高達 20、40 和 54 GHz。它非常適合各種應用，這些應用需要良好的信號質量、準確和寬的輸出功率范圍，以及所有通道之間非常穩定的相位相干性。出色的相位噪聲與良好的雜散、諧波抑制和可選的 15 μs 前沿開關速度相結合。

　　高穩定性 OCXO 基準電壓源提供出色的頻率精度和穩定性。該發生器接受各種外部基準電壓源，包括常用的 10 MHz 和 100 MHz 外源電壓源，用于實現更高相位同步，以及 1-250 MHz 范圍內的靈活基準電壓源選擇，適用于具有客戶或系統特定參考頻率的應用。此外，855B-54 型還具有一對 BNC 專用高頻 CLK 端口(3 GHz，一個輸入和一個輸出)，可在多個 855B-54 型儀器的輸出之間實現出色的相位同步。

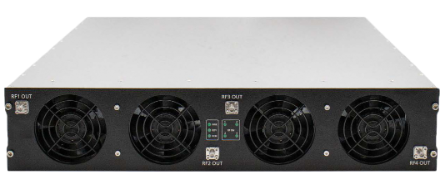

　　855B-54 型采用 19 英寸 2U(1 至 4 個通道)機架式模塊形式。它可以通過基于 PC 的 GUI 軟件直觀地控制。此外，該儀器還提供各種通信接口，如USB、LAN或GPIB。每個接口都允許使用 SCPI 1999 命令集輕松快速地進行通信。可以從任何主機系統快速實現對儀器的遠程控制。客戶提供的應用程序編程接口(API)或Matlab，Labview，C++和其他商用工具的編程示例使控制實現非常簡單。

應用：

  • ATE

  • 變頻器LO


特征：

  • 相位相干

  • 快速開關時間低至 5 μs

  • FM、啁啾、脈沖

  • 內部 OCXO，外部變量參考

  • 單直流電源


規格：

通道數

最少： 1

最多： 4

頻率范圍

最小： 10 MHz / 9 kHz

最大：54 GHz

分辨率典型值：<0.001 Hz
相位調整范圍

最小：0 度

最大：360度

相位分辨率0.1度

開關速度（掃描模式）

CW模式

掃描/列表模式

1.5 毫秒

500微秒

5微秒

開關速度

CW模式

掃描/列表模式

1.5 毫秒

500微秒

5 微秒 / 15 微秒

熱漂移0.015 dB/°攝氏度


連接：

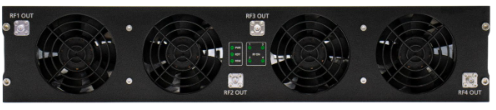

前面板 （19“ 2 HU）


  • 射頻輸出：1.85/2.4 mm 母頭

  • 外部脈沖調制輸入：BNC 母頭

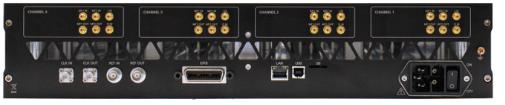

后面板 （19“ 2 HU）


  • 高穩定性基準輸入（CLK IN，3 GHz）：SMA 母頭

  • 高穩定性基準輸出（CLK OUT，3 GHz）：SMA母頭

  • 多用途輸出（FUNC OUT）：BNC母頭

  • 觸發輸入 （TRIG IN）：BNC 母頭

  • 參考輸出 （REF OUT）：BNC 母頭

  • 基準輸入 （REF IN）：BNC 母頭

  • GPIB：IEEE-4888.2,1987，帶聽和說（可選）

  • USB 2.0 設備

  • LAN連接：RJ-45

  • 保險絲 （3.15 A）

  • 100-240V交流電源插頭

  • 電源開關

高隔離外殼 19“ 2HU（包括機架安裝套件）


更多Berkeley Nucleonics Corporation (BNC) 品牌產品可咨詢立維創展。

推薦資訊

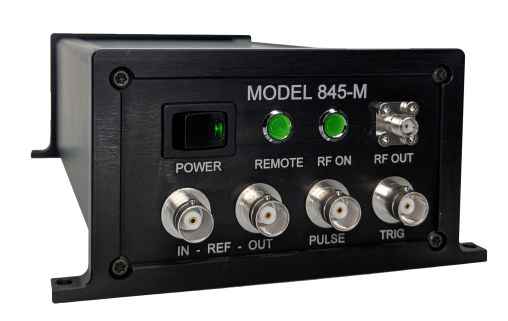

  • Model 845-M低噪聲微波合成器BNC
    Model 845-M低噪聲微波合成器BNC 2024-06-20 09:30:59

    BNC Model 845-M是一款高性能的低噪聲微波合成器，工作頻率高達20 GHz，具有毫赫茲級別的頻率分辨率和高穩定性內部基準電壓源。它支持USB和LAN接口，可通過SCPI 1999命令集進行遠程控制，使用外部6V直流電源供電，并附帶SigGen GUI軟件包。應用領域包括ATE、電信/衛星通信等，具有低相位噪聲、快速切換、寬帶直流調頻等特性，采用內部OCXO基準，占地面積小，適合集成于各種設備和系統中。

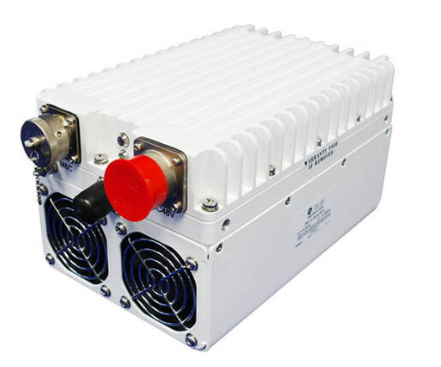

  • Norsat MEDIBKU040S Ku波段40W上變頻器
