HI-15691低功耗CMOS雙收發器HOLTIC
發布時間:2024-02-21 09:08:06 瀏覽:2662
HOLTIC HI-15691作為一款低功耗CMOS雙收發器,主要用于滿足MIL-STD-1553和MIL-STD-1760的規范要求。其中,發送器部分接收互補的CMOS/TTL Manchester II雙相數據,并將其轉換為適合驅動總線隔離變壓器的差分電壓。每個發送器都有單獨的變送器抑制控制信號。

同時,接收器部分負責將1553總線雙相數據轉換為適合輸入曼徹斯特解碼器的互補CMOS/TTL數據。每個接收器都帶有一個單獨的使能輸入,可以用于控制接收器輸出為邏輯“0”。
此外,HI-15691采用64引腳的塑料四方扁平封裝(PQFP),可直接替代Holt HI-1569和Data Device Corporation BU-63152G3收發器。總體功能包括數據傳輸、格式轉換和使能控制等方面,適用于滿足相應的軍用標準和要求。

特征:
符合 MIL-STD-1553A 和 B、MIL-STD-1760 和 ARINC 708A
+5.0V單電源供電
提供工業和擴展溫度范圍
Holt HI-1569 和 DDC BU-63152G3 收發器的直接替代產品
應用:
MIL-STD-1553 接口
飛行控制與監控
門店管理
測試設備
| Part # | Package Description | Temp Range | Flow | Moisture Sensitivity Level | RoHS Compliant |
|---|---|---|---|---|---|
| HI-15691PQI | 64 Pin Plastic LQFP | -40°C to +85°C | I | 3 | No |
| HI-15691PQIF | 64 Pin Plastic LQFP | -40°C to +85°C | I | 3 | Yes |
| HI-15691PQM | 64 Pin Plastic LQFP | -55°C to +125°C | M | 3 | No |
| HI-15691PQMF | 64 Pin Plastic LQFP | -55°C to +125°C | M | 3 | Yes |
| HI-15691PQT | 64 Pin Plastic LQFP | -55°C to +125°C | T | 3 | No |
| HI-15691PQTF | 64 Pin Plastic LQFP | -55°C to +125°C | T | 3 | Yes |
相關推薦:
推薦資訊
Interpoint? FMCE-1528 EMI濾波器專為降低高頻DC-DC轉換器的輸入紋波電流設計,符合軍用標準MIL-STD-461C/D/E/F。它在緊湊封裝中提供高達15A的電流,工作溫度范圍為-55°C至+125°C,輸入電壓范圍為0.5至50V,能有效減少500 kHz和1 MHz時的噪聲,典型衰減達70 dB。

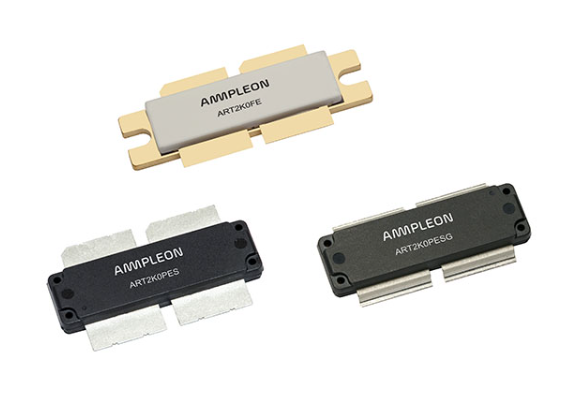

Ampleon 推出的 ART2K0FE、ART2K0FES 和 ART2K0FEG專為高可靠性、高功率射頻應用而設計。該系列器件在 1 MHz 至 400 MHz 的寬頻范圍內,提供約 2kW 的輸出功率,工作電壓可達 65V,并具備 高耐受性、高效率(69%–72%)、高增益(約 28 dB)和優良的熱穩定性,適用于工業、廣播和通信等嚴苛環境中的高功率射頻功放系統。
