QT3075SXM-53.000MHz雙列直插式TCXO溫度補償晶體振蕩器Q-Tech

發布時間：2024-04-30 09:16:24     瀏覽：1555

　　QT3075SXM-53.000MHz是Q-Tech推出的雙列直插式TCXO溫度補償晶體振蕩器，適用于3.3Vdc和5Vdc電壓，頻率范圍從1MHz至100MHz。

QT3075SXM-53.000MHz雙列直插式TCXO溫度補償晶體振蕩器

　　Q-Tech的TCXO產品采用最先進的振蕩器技術，具有低相位噪聲、低抖動和嚴格的溫度穩定性。該系列TCXO有DIP (QT307x)、SMD (QT308x)或鷗翼(QT309x)封裝，可提供方波或正弦波輸出。

　　QT3075SXM-53.000MHz主要用于滿足通信系統的要求，廣泛應用于軍用時鐘、控制與測量系統以及信號處理應用中。

　　特性：

　　?AT-Cut晶體

　　?低總諧波失真

　　?低相位噪聲和抖動

　　?所有金屬和密封包裝

　　?Q-Tech在其產品中不使用純鉛或純錫

　　?符合RoHS標準

　　?包裝選項

　　?標準包裝黑色泡沫

　　?選配防靜電塑料管

Parameters SINE   WAVEHCMOS
Output frequency (Fo)1MHz to 100MHz
Supply voltage (Vdd)+3.3Vdc±5%or+5Vdc±5%
Maximum Applied Voltage (Vdd max.+6.5Vdc
Frequency stability (AF/△T)See Option Codes
Operating temp.(Topr)See Option Codes
Storage temp.(Tsto)-62℃ to +85℃
Operating supply current (Idd)30mA(No Load)at 3.3Vdc
40mA(No Load)at 5.0Vdc
Output power/Output amplitude 3dBm±3dBmHigh (min.):Vcc-10%
Low (max.):GND+10%
Output Load50Q10k2//15pF
Harmonics .20dBc maxN/A
Sub-harmonics -40dBc maxN/A
Start-up time10ms max
Phase Noise at 25℃(typ.
at 80MHz		10Hz  70 dBc/Hz
100Hz  -100 dBc/Hz
1kHz  -130 dBc/Hz
10kHz  -150 dBc/Hz
100kHz  -155 dBc/Hz
Integrated Phase Jitter RMS
(12kHz to 20MHz)typ		lps
Aging (at 70℃)±5ppm max.10 years

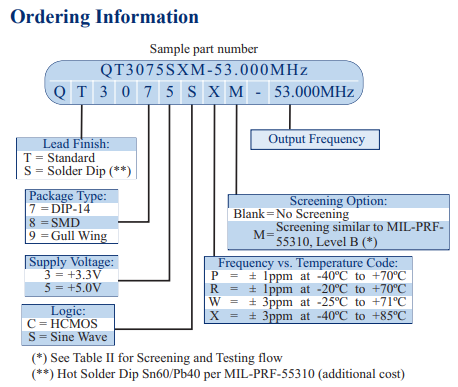

訂購指南：

QT307訂購指南

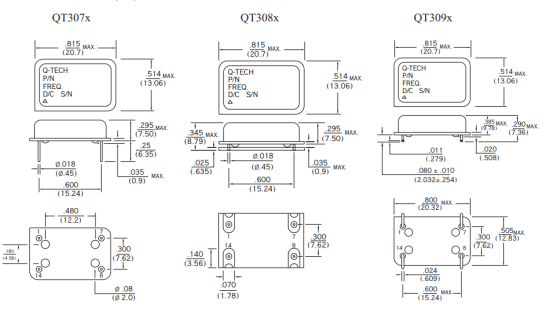

尺寸圖：

QT307尺寸圖

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
