KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne

發布時間：2024-10-14 09:31:02     瀏覽：1973

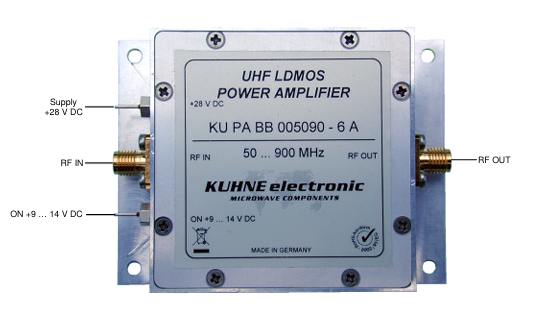

KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne

　　KU PA BB 005090-6 A是Kuhne電子公司推出的一款UHF LDMOS線性功率放大器，具備以下特點和規格：

　　產品特性：

　　LDMOS技術：采用LDMOS技術，提供高效的射頻功率放大。

　　反極性保護：設計中包含反極性保護，防止因電源接反造成的設備損壞。

　　鋁制外殼：銑削鋁材制成的外殼，具有良好的散熱性能。

　　小尺寸設計：機械尺寸小巧，便于集成和安裝。

　　規格參數：

　　頻率范圍：覆蓋50 MHz至900 MHz，適用于多種無線通信應用。

　　輸入功率：最大接受輸入功率為15 dBm。

　　輸出功率：

　　- 在50 MHz至500 MHz范圍內，典型輸出功率為39 dBm，最小38.4 dBm(連續波)，典型功率輸出為8 W，最小7 W(連續波)。

　　- 在500 MHz至900 MHz范圍內，典型輸出功率為37.8 dBm，最小37 dBm(連續波)，典型功率輸出為6 W，最小5 W(連續波)。

　　增益：小信號增益至少為30 dB。

　　增益平坦度：典型值為±2.5 dB。

　　諧波抑制：至少20 dB。

　　互調失真：在37 dBm PEP時，典型值為25 dBc，最小為23 dBc。

　　效率：在37 dBm(連續波)時，效率至少為20%。

　　輸入回波損耗：至少12 dB。

　　供電電壓：需要+28 V DC。

　　開啟電壓：+9 ... 14 V DC。

　　靜態電流：450 mA。

　　最大電流消耗：1 A。

　　負載VSWR：1.8:1。

　　工作溫度范圍：從-20°C至+55°C。

　　輸入/輸出連接器：SMA母頭，50歐姆。

　　尺寸：79 x 59 x 20 mm。

　　重量：典型值為135 g。

　　應用領域：

　　- 適用于模擬傳輸系統、測量和實驗室設備、驅動放大器等場合。


推薦資訊

  • Lightspeed頭戴式耳機Zulu系列

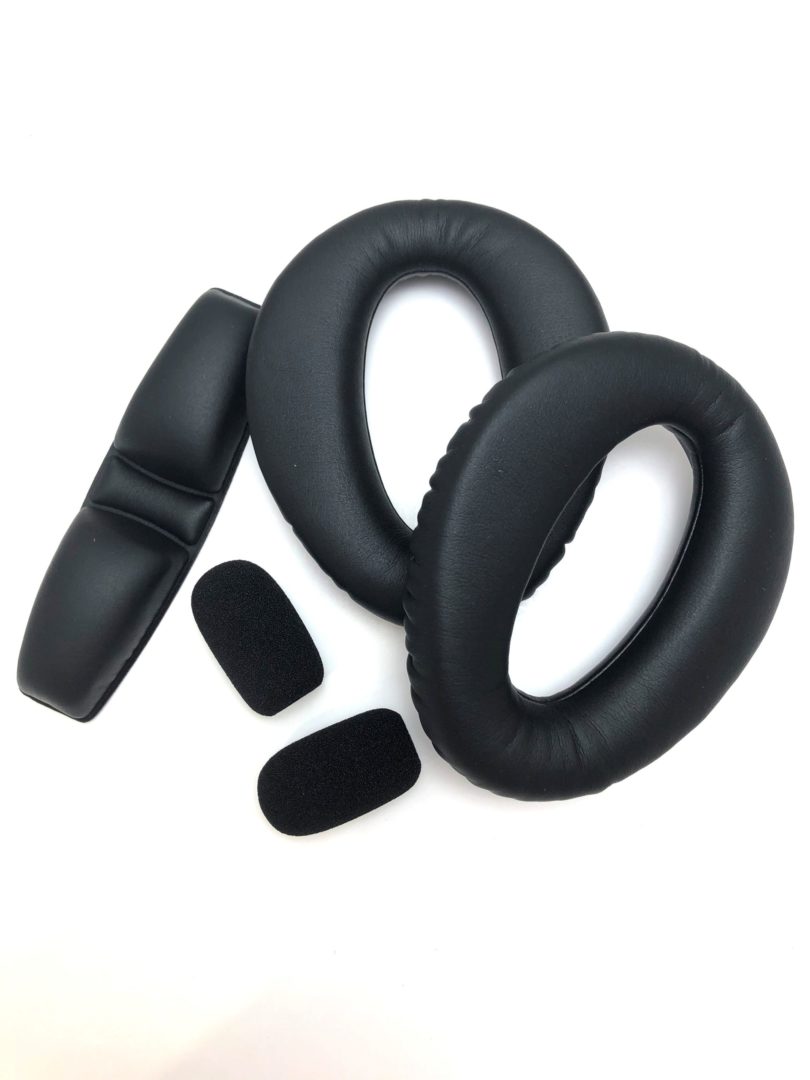

    Lightspeed頭戴式耳機Zulu系列 2021-03-10 17:08:00

    Lightspeed?的高性能耳罩適用于所有當前的Lightspeed耳機型號&40；Zulu系列、Sierra和Tango&41；以及PFX，其設計采用下巴曲線，以創造更自然的貼合感，從而提高舒適性和穩定性。Lightspeed是Zulu系列和PFX耳機的標準尺寸頭枕。擋風玻璃&40；麥克風蓋&41；適用于所有當前的輕量級Zulu、Sierra、tango和PFX耳機型號。所有Lightspeed耳機都經過校準，可與擋風玻璃配合使用。

  • Bird射頻同軸線多位射頻選擇開關

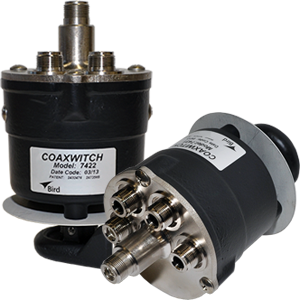

    Bird射頻同軸線多位射頻選擇開關 2022-10-13 16:49:46
