Solitron Devices 2N2880軍標級NPN功率晶體管

發布時間：2025-02-25 09:17:16     瀏覽：1488

　　2N2880是一款由Solitron Devices公司生產的NPN型功率晶體管，采用TO-59封裝形式。它具有低導通電阻、低飽和電壓、低漏電流和低驅動需求等特點，廣泛應用于高壓逆變器、轉換器、開關穩壓器和線路驅動放大器等設備中。

Solitron Devices 2N2880軍標級NPN功率晶體管

　　2. 主要特性

　　符合軍用標準：符合MIL-PRF-19500/315標準，適用于高可靠性應用。

　　低導通電阻：降低功率損耗，提高效率。

　　低飽和電壓：在高電流下保持低電壓降。

　　高頻率響應與快速切換：適用于高頻開關應用。

　　高電流增益：提供穩定的電流放大能力。

　　安全工作區域：在高電壓和高電流條件下保持穩定運行。

　　高頻應用：適用于開關電源和高頻逆變器。

　　3. 電氣參數

參數符號最小值最大值單位
集電極-發射極擊穿電壓V(BR)CEO-80Vdc
集電極-基極擊穿電壓V(BR)CBO-110Vdc
發射極-基極擊穿電壓V(BR)EBO-8Vdc
集電極-發射極截止電流ICEO-20μA
發射極-基極截止電流IEBO-0.2μA
正向電流傳輸比hFE40120-
集電極-發射極飽和電壓VCE(sat)0.251.5Vdc
基極-發射極飽和電壓VBE(sat)-1.2Vdc
熱阻RθJC-3.33°C/W
輸出電容Cobo-150pF
脈沖上升時間tr-300ns
脈沖下降時間tf-300ns

　　4. 封裝與尺寸

　　封裝類型：TO-59

　　尺寸：2.29 mm*8.08 mm*11.10 mm(長*寬*高)

　　5. 應用領域

　　2N2880適用于以下領域：

　　高壓逆變器：用于高效能量轉換。

　　開關電源：提供快速切換能力。

　　高頻轉換器：適用于高頻電路設計。

　　線路驅動放大器：用于高電壓放大應用。

　　6. 訂購信息

　　2N2880提供多種訂購選項，包括：

　　JAN2N2880

　　JANTX2N2880

　　JANTXV2N2880

推薦資訊

  • HI-1584低功耗CMOS雙收發器Holt
    HI-1584低功耗CMOS雙收發器Holt 2024-06-28 09:22:36

    HI-1584是一款專為MIL-STD-1553和MIL-STD-1760標準設計的超低功耗CMOS雙收發器。它與DDC的BU-67401L0C0x-102收發器引腳兼容，可直接替代。HI-1584具有20Vp-p的最小變壓器耦合輸出電壓，采用48引腳7 x 7mm QFN封裝，工作溫度范圍為-40°C至+85°C或-55°C至+125°C。它符合相關軍事標準，單電源3.3V供電，功耗小于0.5W，適用于MIL-STD-1553接口、智能彈藥、傳感器接口等多種應用。

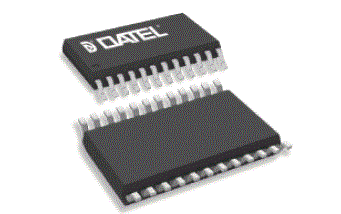

  • DAC-1012SE數模轉換器DATEL
