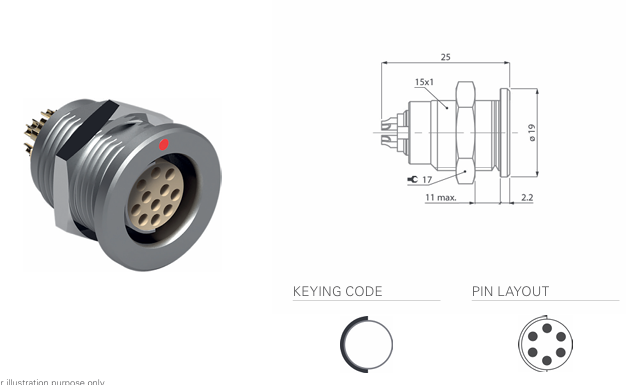

Fischer 103231-D-104-A065-130多極低壓連接器
發布時間:2025-03-20 09:18:07 瀏覽:1716

Fischer 103231-D-104-A065-130是一款高性能的多極低壓連接器,具有出色的耐高溫、耐腐蝕和耐振動性能,適用于多種惡劣環境下的電氣連接需求。
產品概述
型號:103231-D-104-A065-130
產品系列:Fischer Core系列
系列尺寸:104
連接器類型:插座(Receptacle)
安裝方式:面板前裝(Panel Front Mounted)
用途:多極低壓連接
電氣與接觸配置
接觸數量:6個
接觸類型:母接觸(Female)
絕緣材料:PEEK(聚醚醚酮)
接觸直徑:0.9 mm
引腳直徑:2.2 mm
接地引腳直徑:2.6 mm
最小線規:22 AWG
最大線規:14 AWG
測試電壓(交流):1.7 kV
測試電壓(直流):2.4 kV
每接觸最大電流:15.1 A
環境與機械性能
密封性能:IP50(防塵,無防護等級)
工作溫度范圍:-65°C 至 +250°C
耐腐蝕性:1000小時鹽霧測試(5%鹽溶液,35°C)
耐久性:10,000次插拔
振動耐受性:10-2000 Hz,1.5 mm振幅或15g加速度,12次掃頻循環,每次20分鐘
沖擊耐受性:符合MIL-STD-202 Method 204 Condition B標準
機械與物理特性
外殼材料:黃銅(Brass)
外殼顏色:灰色(Grey)
接觸終止方式:焊接(Solder)
鎖定系統:與插頭相關(Plug-related)
電纜直徑范圍:6.5 mm(最小)至13 mm(最大)
面板開孔直徑:21 mm
應用場景
這款連接器適用于需要高可靠性和耐久性的多極低壓連接場景,例如:
工業自動化設備
醫療設備
航空航天設備
軍事裝備
機器人技術
Fischer Connectors是一家連接器公司,其產品以高可靠性、密封性和耐用性著稱,廣泛應用于軍事、醫療、工業和通信領域。公司的產品線包括Core系列、UltiMate? 系列和Freedom? 系列等。深圳市立維創展科技有限公司優勢代理分銷Fischer連接器,歡迎咨詢了解。
