LS310和LS350解決噪音難題Linear Systems

發布時間：2025-08-18 08:42:02     瀏覽：3210

　　在精密電子設計中，噪聲是影響系統性能的關鍵因素之一。Linear Systems 公司推出的 LS310(NPN) 和 LS350(PNP) 低噪聲匹配晶體管對，專為要求低噪聲、高精度的應用而優化，適用于音頻放大器、儀器測量、電流源等場景。

LS310和LS350解決噪音難題Linear Systems

　　1.電氣參數：

　　Vbe 匹配精度：0.2mV

　　電流增益 (hfe)：100–1000

　　增益帶寬積 (GBW)：≥200MHz

　　輸入噪聲電壓：700pV–7.5nV

　　輸入噪聲電流：1pA–10pA

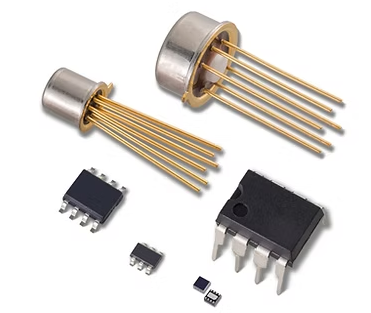

　　2.封裝選項

　　LS310: PDIP-8, TO-71, TO-78, SOIC-8, SOT-23-6

　　LS350: DFN-8 (RoHS)

　　3.雙極晶體管vs.JFET選擇指南

　　選擇雙極晶體管的情況:

　　源電阻<10KΩ

　　工作電流<0.5mA

　　雙極晶體管在低源電阻和低電流下噪聲更低

　　4. 噪聲設計檢查清單

　　使用低噪聲元件和盡可能小的電阻值

　　優化集電極偏置水平

　　注意電路布局(避免長引線)

　　電源線噪聲濾波

　　電磁干擾防護

　　溫度控制(噪聲隨溫度升高而增加)

　　帶寬控制(窄帶設計噪聲更低)

　　考慮源電阻、輸入噪聲電流和電壓規格

　　5. 噪聲與電阻關系

　　約翰遜噪聲(熱噪聲)方程:

　　Vn = √(4kTRΔf)

　　其中k是玻爾茲曼常數，T是溫度(K)，R是電阻值，Δf是帶寬

　　設計建議: 在噪聲增益信號路徑中使用盡可能低的電阻值

　　6.超低噪聲應用電路

　　超低噪聲前置放大器

　　低噪聲麥克風前置放大器

　　數字編程電流泵

　　級聯電流源

　　電流匹配電路

　　乘法器

　　功率計

　　應變儀儀表放大器

　　熱電偶放大器

　　各類模擬數學電路

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
