Vanguard Electronics WW0805系列繞線貼片式電感器

發布時間：2025-09-09 09:00:21     瀏覽：2547

　　Vanguard Electronics 的 WW0805 系列是一款射頻電感器，電感為 0.0022 至 2.2 uH，直流電阻為 0.08 至 5 歐姆，直流電流為 140 至 1000 mA，自諧振頻率為 40 至 6000 MHz，工作溫度為 -55 至 125 攝氏度。

Vanguard Electronics WW0805系列繞線貼片式電感器

　　應用(Applications)：濾波電感器、紋波抑制器、交流扼流圈、阻抗匹配、諧振電路、相控陣

　　電氣參數

　　電感值(Inductance)：0.0022 - 2.2 uH

　　直流電阻(DC Resistance)：0.08 - 5 Ohms

　　直流電流(DC Current)：140 - 1000 mA

　　自諧振頻率(Self Resonant Frequency)：40 - 6000 MHz

　　品質因數(Quality Factor)：15 - 65

　　公差(Tolerance)：±1 - 10%

　　尺寸(Dimension)：0.095 x 0.07 x 0.06 Inches(長×寬×厚分別為0.095 Inches、0.07 Inches、0.06 Inches)

　　安裝方式(Mounting)：表面貼裝(Surface Mount)

　　重量(Weight)：0.008 Grams

　　工作溫度(Operating Temperature)：-55 - 125°C

　　存儲溫度(Storage Temperature)：-60 - 130°C

　　型號：

Vanguard P/NInductance
Freq
(MHz)		Inductance
Nominal
(nH)		QFreq
(MHz)		Q
min		  SRF
  min
  (MHz)		DCR
max
(Ohms)		 DC Current
    max
    (mA)
WW0805-2R2X*-*250 2.2 1800   55   6000 0.080    1000
WW0805-2R7X*-*250 2.7 1800   55   6000 0.080    1000
WW0805-3R3X*-*250 3.3 1500   50   6000 0.080    1000
WW0805-4R7X*-*250 4.7 1500   60   5000 0.080    1000
WW0805-5R6X*-*250 5.6 1500   60   5000 0.090    1000
WW0805-6R8X*-*250 6.8 1500   60   4600 0.110    1000
WW0805-8R2X*-*250 8.2 1500   55   4600 0.120    970
WW0805-10RX*-*250 10 1500   60   4500 0.130    930
WW0805-12RX*-*250 12   500   65   4000 0.150    870
WW0805-15RX*-*250 15   500   50   2800 0.170    810
WW0805-18RX*-*250 18   500   50   2600 0.200    750
WW0805-22RX*-*250 22   500   55   2300 0.220    720
WW0805-27RX*-*250 27   500   55   2300 0.250    670
WW0805-33RX*-*250 33   500   60   2000 0.270    650
WW0805-39RX*-*250 39   500   60   2000 0.290    625
WW0805-47RX*-*250 47   500   60   1900 0.310    600
WW0805-56RX*-*250 56   500   50   1600 0.340    570
WW0805-68RX*-*250 68   500   50   1500 0.380    540
WW0805-82RX*-*150 82   500   55   1330 0.420    520
WW0805-100RX*-*150 100   500   55   1250 0.460    490
WW0805-120RX*-*150 120   250   45   1100 0.510    470
WW0805-150RX*-*100 150   250   45   920 0.700    400
WW0805-180RX*-*100 180   250   45   920 0.800    370
WW0805-220RX*-*100 220   250   45   820 1.2    300
WW0805-270RX*-*100 270   200   40   730 1.2    300
WW0805-330RX*-*100 330   200   40   750 1.8    250
WW0805-390RX*-*100 390   200   40   700 2.0    230
WW0805-470RX*-*100 470   200   40   600 3.0    210
WW0805-560RX*-*100 560   200   40   500 3.5    180
WW0805-680RX*-*50 680   200   40   450 4.0    170
WW0805-820RX*-*25 820   25   15   250 2.5    210
WW0805-1000RX*-*25 1000   25   15   250 3.0    195
WW0805-1800RX*-*7.9 1800   7.9   15    50 4.5    150
WW0805-2200RX*-*7.9 2200   7.9   15    40 5.0    140

更多Vanguard Electronics相關產品請訪問立維創展官網。

推薦資訊

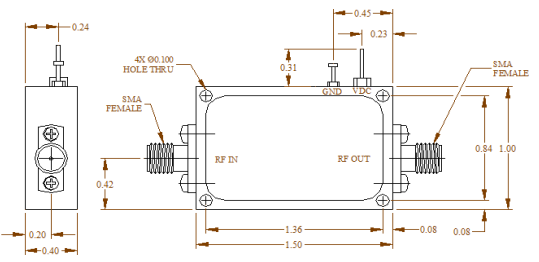

  • PMTA-0218-17-2低噪聲放大器Princeton Microwave
