Linear Systems DPAD20 TO-72二極管45V 50MA

發布時間：2025-10-14 08:57:04     瀏覽：337

　　Linear Systems PAD系列低電流、高精度二極管，適用于精密模擬電路(如運算放大器保護、采樣保持電路等)。

　　特點：

　　直接替代Siliconix PAD系列

　　超低反向漏電流(pA級別)

　　低反向電容(≤2.0pF)

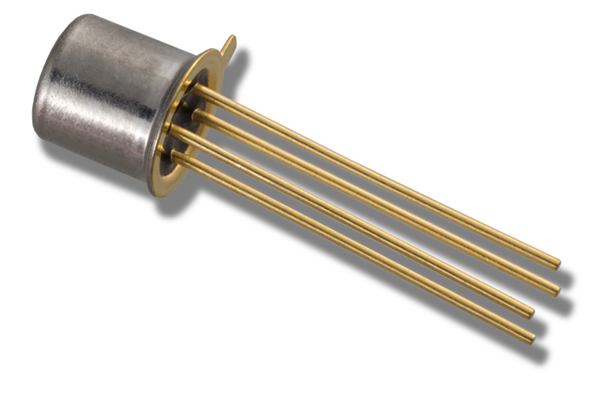

Linear Systems DPAD20 TO-72二極管

　　型號分類及關鍵參數


型號PADJPADSSTPADUNITSCONDITIONS
PAD1-1

pAVR=-20V
PAD2-2

(SST/J)PAD5-5-5-5
(SST/J)PAD10-10-10-10
(SST/J)PAD20-20-20-20
(SST/J)PAD50-50-50-50
(SST/J)PAD100-100-100
(SST/J)PAD200
-200
(SST/J)PAD500
-500


　　極限參數(Absolute Maximum Ratings)

　　存儲溫度：-55°C ~ +150°C

　　工作結溫：-55°C ~ +150°C

　　最大功耗 (PAD)：300mW，SOT-23 封裝

　　最大功耗 (JPAD/SSTPAD)：350mW

　　正向電流 (PAD)：50mA

　　正向電流 (JPAD/SSTPAD)：10mA

　　封裝與尺寸

　　SOT-23(3引腳)

　　TO-72(3引腳金屬封裝)

　　應用電路示例

　　① 運算放大器保護電路(Figure 1)

　　使用JPAD5和JPAD20限制差分輸入電壓(≤0.8V)和共模輸入電壓(±15V)。

　　② 采樣保持電路(Figure 2)

　　采用JPAD5降低JFET開關柵極的電容耦合偏移電壓。

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
