Winchester? SMPM微小型射頻連接器65GHz

發布時間：2025-12-15 09:24:34     瀏覽：308

　　362 Series SMPM 是由 Winchester Interconnect?(原 Kings 品牌)推出的 微小型射頻連接器，專為 高沖擊移動設備和軍事應用 設計。其特點是：

　　·65 GHz 高頻支持，適用于 微波和射頻通信

　　·免工具安裝(Push-On 設計)

　　·抗振動、抗沖擊，符合 MIL-STD-348 標準

　　·體積比標準 SMP 連接器小 30%，適用于高密度 PCB 和電纜連接

Winchester? SMPM微小型射頻連接器65GHz

　　關鍵規格參數

　　阻抗：50 Ω

　　頻率范圍：DC-65 GHz

　　VSWR：≤1.20@26.5 GHz;≤1.45@40 GHz

　　插拔壽命：100 次(全定位)/ 500 次(限位)

　　工作溫度：-65°C 至 +165°C / 符合 MIL-STD-202 防腐蝕標準

　　外殼材料：ASTM B16 黃銅

　　觸頭：鈹銅

　　絕緣體：PTFE

　　典型應用

　　·軍事通信設備(雷達、導彈控制系統)

　　·5G/毫米波射頻模塊

　　·衛星通信、航空航天電子

　　·醫療設備(MRI、射頻消融)

　　·高密度測試設備

　　產品型號

Part NumberDescriptionCable Size
3623-500-04701HStraight Plug0.047 Semi–Rigid
362D-500-04703HRight–Angle Plug0.047 Semi–Rigid
362D-500-04702HSwept Right–Angle Plug0.047 Semi–Rigid
3623-500-08501HStraight–PlugRG–405 (0.085)
362D-500-08501HRight–Angle PlugRG–405 (0.085)
362G-362-00001HPlug–to–Plug AdapterN/A
362A-052-00402HPCB Jack w/4 Legs,Smooth BoreN/A
362A-052-00403HPCB Jack w/4 Legs,Full DetentN/A
362A-099-00401HSurface Mount Jack,Smooth BoreN/A
362A-099-00402HSurface Mount Jack,Full DetentN/A
362A-052-00401HPCB Jack,2–Port,Full DetentN/A

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。

推薦資訊

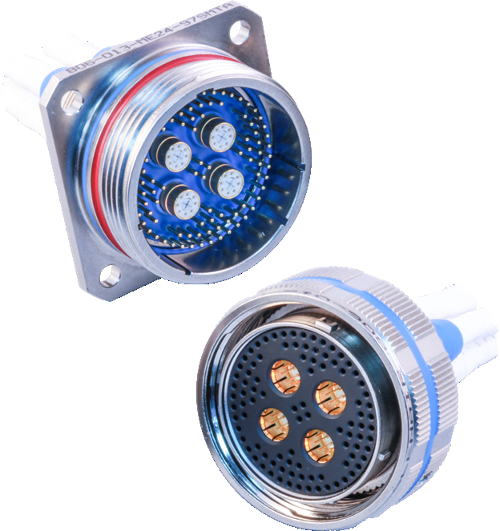

  • 806系列軍用航空微型D38999連接器和電纜組件Glenair
    806系列軍用航空微型D38999連接器和電纜組件Glenair 2023-02-01 17:03:30

    Glenair?的806系列具有明顯的規格和重量合理安排，同時符合商業服務和軍事航空航天，工業自動化，運輸設備等廣泛運用的關鍵性能基準。

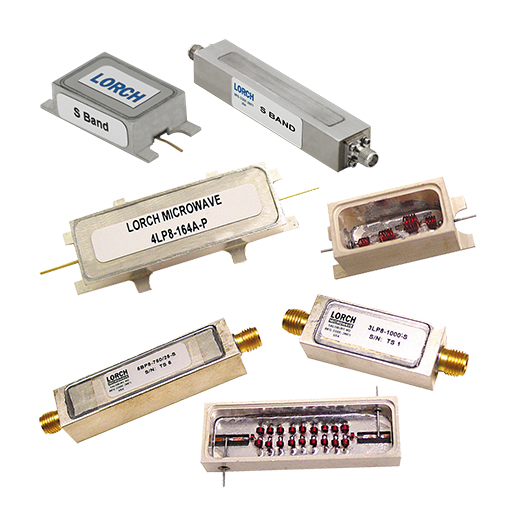

  • Hypertronics分立式濾波器
