20W C波段BUC：Norsat ELMTBC020-SN

發布時間：2025-12-25 09:11:31     瀏覽：197

　　Norsat ELMTBC020-SN 是一款 20 W、C 波段室外型 Block Upconverter(BUC)，主要面向 VSAT、衛星新聞采集(SNG)等上行鏈路場景。

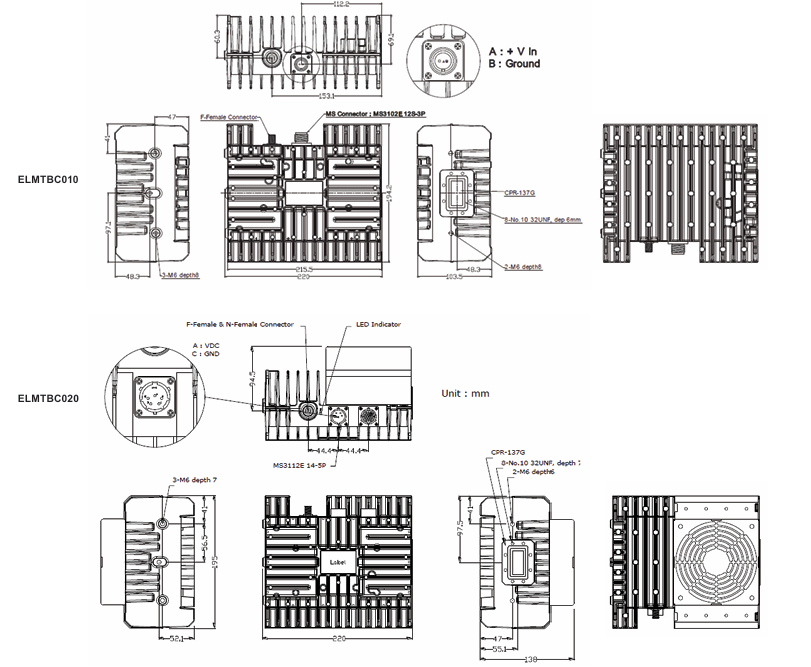

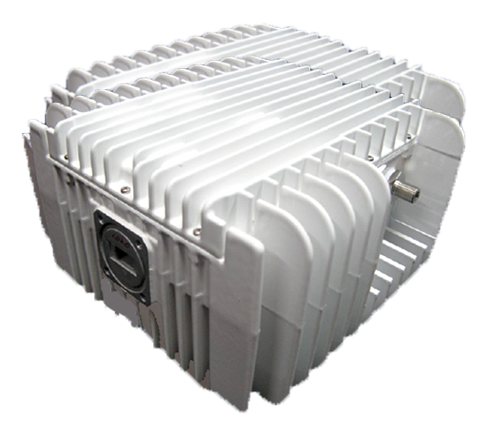

Norsat ELMTBC020-SNNorsat ELMTBC020-SN框架圖

　　頻率與增益

　　輸出頻率：5.850 – 6.425 GHz(標準 C 波段)

　　輸入中頻：950 – 1 525 MHz(L 波段)

　　本振：4.90 GHz

　　小信號增益：~60 dB(典型)

　　增益平坦度：≤1.5 dB(54 MHz 內);≤4 dB(全波段)

　　功率與線性

　　額定輸出功率：20 W / 43 dBm(飽和)

　　P1 dB：≥43 dBm

　　帶內雜散：≤-60 dBc;帶外雜散：≤-50 dBc

　　接口與供電

　　射頻輸入：N 型(50 Ω)

　　射頻輸出：CPR-137G 波導(可選法蘭)

　　監控/供電：單根 Ethernet/MS 線，+85 – +265 V AC 寬壓供電，內置 RS-485/232 遠程 M&C

　　環境與機械

　　工作溫度：-40 °C – +60 °C

　　濕度：100 % 冷凝

　　防護等級：IP54

　　尺寸/重量：≈ 220 × 195 × 138 mm，約 3.8 kg(不含安裝件)

　　典型應用

　　便攜式 VSAT、車載動中通、應急通信、小型 SNG 上行

　　可快速與 1.0 – 1.8 m C 波段天線配套，實現 2 – 8 Mbps 上行鏈路

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
