Focus 11075 W波段可編程調諧器75-110GHz 負載牽引/晶圓測試/毫米波

發布時間：2026-01-07 09:00:28     瀏覽：188

　　Focus Microwaves Inc.推出的W波段可編程調諧器(型號11075)是一款高性能毫米波調諧設備，專為75–110 GHz(W波段)的精密測試而設計。它基于成熟的1816型號調諧器技術優化升級，顯著提升了調諧分辨率與穩定性，適用于負載牽引測量、噪聲參數提取及晶圓級測試等高精度應用場景。

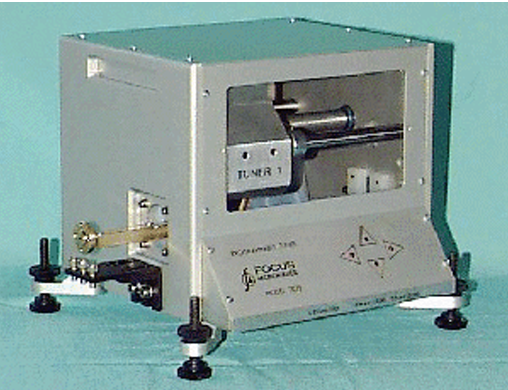

Focus 11075 W波段可編程調諧器75-110GHz

　　技術參數

　　頻率范圍：75–110 GHz

　　最小VSWR：1.4:1(最大值)

　　最大VSWR：10:1(典型值)，19:1(部分頻段)

　　插入損耗：1.6 dB(最大，VSWR.min時)

　　RF重復性：≥40 dB

　　校準兼容性：Wiltron 360 & HP 8510

　　調諧分辨率：0.14°/步進(@94 GHz)

　　可調點數：2,500,000(@94 GHz)

　　機械精度：±1步進

　　步進尺寸：垂直0.75 μm，水平1.27 μm

　　RF連接器：WR-10波導

　　尺寸：8.3 × 6 × 5 英寸

　　重量：4.3 kg

　　功率處理：50 W(CW)

　　調諧方式：自動/手動/鼠標控制

　　主要特點：

　　使用Teflon穩定垂直軸，提高反射系數(Γ)的幅度和相位分辨率

　　采用精密開槽鍍金WR-10波導，非接觸式鍍金探頭在波導槽內移動，實現高精度調諧(機械誤差<±1μm)

　　兼容WinCCMT控制軟件(基于IBM-PC)，可用于校準、噪聲和負載牽引測量

　　“On-Wafer”選項：支持晶圓探針操作，側面配有連接器和探針支架

　　適用場景

　　毫米波測試(75–110 GHz)

　　負載牽引測量(Load Pull)

　　噪聲參數提取

　　晶圓級測量(On-Wafer)

更多Focus Microwaves 相關產品信息可咨詢立維創展。
