JQL JCD3300T3800 3.3–3.8GHz射頻同軸環行器

發布時間：2026-02-02 09:44:47     瀏覽：188

　　JCD3300T3800是一款高性能射頻同軸環行器(RF Coaxial Circulator)，由 JQL Electronics 生產，專為 3.3 GHz–3.8 GHz 微波頻段應用而設計，廣泛用于通信、雷達及各類射頻系統中。

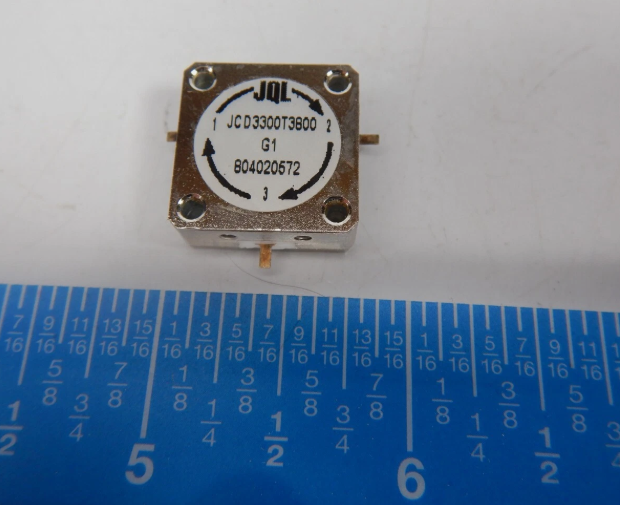

JQL JCD3300T3800 3.3–3.8GHz射頻同軸環行器

　　規格參數

　　頻率范圍：3.300 ~ 3.800 GHz

　　插入損耗：0.30 dB (-40~+85°C) / 0.40 dB (+85~+105°C)

　　回波損耗：20 dB

　　隔離度：20 dB

　　電壓駐波比 (VSWR)：1.22

　　阻抗： 50 Ω

　　正向/反向功率：100/100/640 W

　　平均功率：100 W

　　工作溫度：-40°C ~ +85°C

　　連接器類型：帶狀線 (Stripline)

　　安裝類型：Drop In(嵌入式)

　　典型應用

　　無線通信基站(如 4G / 5G 微波系統)

　　雷達系統

　　射頻功率放大器保護

　　微波測試與測量設備

　　各類射頻前端與收發系統

JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。

推薦資訊

  • LNF-LNC45_77WA低溫低噪聲放大器LNA

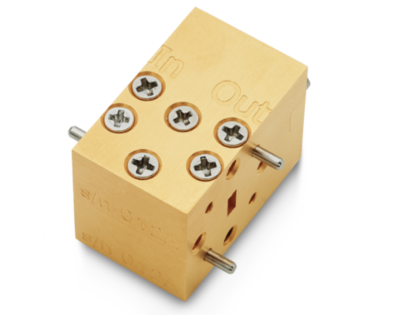

    LNF-LNC45_77WA低溫低噪聲放大器LNA 2025-04-25 09:13:04

    LNF-LNC45_77WA是一款45-77 GHz低溫低噪聲放大器（LNA），采用InP HEMT技術，具有13 K超低噪聲溫度和33 dB高增益，適用于毫米波通信、雷達及射電天文等高靈敏度系統。其核心參數包括0.19 dB噪聲系數、0.7V/13mA低功耗，支持4K至358K寬溫工作，采用WR15波導接口和9針Nano-D直流連接，封裝尺寸僅16.63×26.55×19.2mm，重量23克，但輸出P1dB和OIP3性能待定。

  • QMC-MX4K-F1841 4倍倍頻器16-42GHz Quantum Microwave

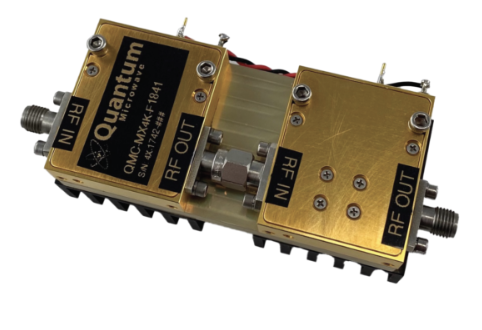

    QMC-MX4K-F1841 4倍倍頻器16-42GHz Quantum Microwave 2025-09-18 08:56:51
