Broadcom PEX8609高性能PCIe交換芯片8-Lane Gen2多端口互連

發布時間：2026-03-04 09:15:42     瀏覽：194

　　PCI Express(簡稱 PCIe)交換芯片 Broadcom PEX8609 是博通(Broadcom)旗下 “ExpressLane?” 系列中的一款 多通道 PCIe 交換(switch)集成電路，主要用于在計算系統內部高效管理和分配 PCIe 帶寬。

　　核心定位

　　類型：PCIe 交換芯片(Switch IC)

　　系列：ExpressLane?(Broadcom)

　　用途：在多設備間建立高性能、可配置的 PCIe 數據交換通道

　　典型應用場景：控制平面、通信平臺、服務器、存儲系統、嵌入式設備等高帶寬場合

　　標準兼容：支持 PCI Express Base Specification 2.0(向下兼容 PCIe 1.0a/1.1)

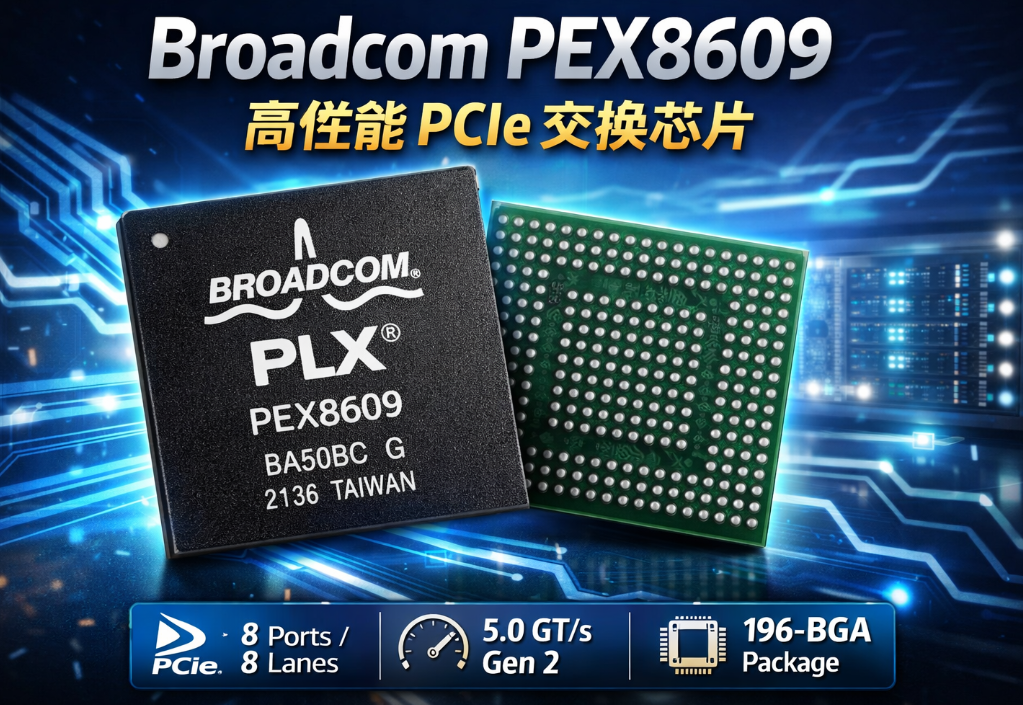

Broadcom PEX8609 PCIe交換芯片

　　Product Ordering Information

Part NumberDescription
PEX8609-BA50BC8 Lane,8 Port PCIe Switch,196-ball PBGA 15x15mm2pkg
PEX8609-BA50BC G8 Lane,8 Port PCIe Switch,196-ball PBGA 15x15mm2pkg,Pb-free
PEX8609-BA50BI G8 Lane,8 Port PCIe Switch,196-ball PBGA 15x15mm2pkg,Pb-free
Industrial Temperature
PEX8609BA-AIC4U1D RDKPEX 8609 Add-in Card Kit;x4 Upstream;x1 downstream (4)

　　主要特點與功能

　　1.多通道 PCIe 交換

　　支持 8 條 PCIe 通道(lanes)

　　可配置為最多 8 個端口 進行動態數據交換

　　用于多個 PCIe 設備之間的高速、非阻塞型通信

　　提高系統擴展性：可連接多個設備而不受單一 CPU 根復合體(Root Complex)帶寬限制

　　2.高速數據傳輸與協議支持

　　支持高速 SerDes(串行器/解串器)高達 5.0 GT/s(PCIe Gen2 級速率)

　　遵循 PCI Power Management 規范

　　支持 Access Control Services、動態鏈路寬度控制等高級功能

　　向下兼容更舊 PCIe 規范版本

　　3.芯片封裝與電氣特性

　　封裝形式：196-BGA / 196-PBGA(15×15 mm 封裝)

　　單電源供電范圍約 0.95 V ~ 1.05 V

　　工業級寬溫范圍 –40 °C ~ +85 °C

　　RoHS 環保合規設計

　　典型應用

　　這種交換芯片通常用于高性能系統內部，以實現多個 PCIe 設備之間的高效互連，例如：

　　·服務器主板 & 擴展卡背板設計

　　·存儲陣列控制器 & 高速 SSD/RAID 系統

　　·通信與網絡設備的數據通道

　　·嵌入式處理平臺的擴展互聯

　　這些場景都需要在多個 PCIe 節點之間動態分配和切換帶寬，同時保持協議完整性和低延遲。

Broadcom博通是全球基礎架構解決方案的技術領導者。博通成立于美國特拉華州，總部位于加利福尼亞州圣何塞。博通主要提供產品如：存儲、光通信、PCIe等。

深圳市立維創展科技有限公司，優勢渠道分銷Broadcom產品，價格和現貨資源優勢明顯，歡迎咨詢。
