Focus Microwaves基本波寬帶阻抗調諧器0.1–120GHz全系列型號與參數詳解

發布時間：2026-04-17 08:57:17     瀏覽：9

　　Focus Microwaves 推出的 Fundamental Wideband Tuners(基本波寬帶阻抗調諧器) 是業內領先的射頻阻抗匹配解決方案，專為高頻、高功率及寬帶測試環境設計。

　　該系列采用 C系列(Computer-Controlled Microwaves Tuners) 架構，具備以下核心優勢：

　　· 超寬頻率覆蓋：0.1 GHz – 120 GHz

　　· 多探針結構(最多3探針)

　　· 高精度阻抗調節能力

　　· 低寄生與低諧振設計

　　· 支持高功率Load Pull測試

　　· 適用于5G、毫米波、射頻器件測試

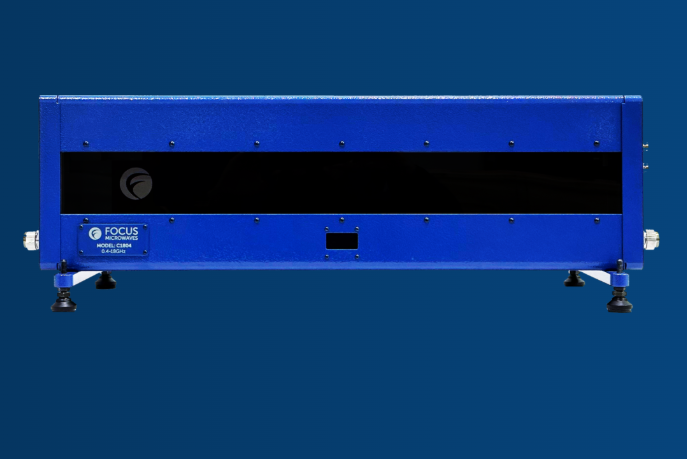

Focus Microwaves基本波寬帶阻抗調諧器0.1–120GH

　　產品核心特點

　　1?? 超寬帶覆蓋能力

　　單臺設備即可覆蓋從低頻到毫米波的測試需求，大幅降低設備成本。

　　2?? 高VSWR性能

　　典型VSWR范圍：≥10:1 至 ≥50:1，確保高反射系數調節能力。

　　3?? 多種接口配置

　　支持： 7/16， APC-7，N型， 3.5 mm， 2.92 mm， 2.4 mm， 1.85 mm， 1 mm(毫米波)

　　4?? 適用于多種應用

　　· 功率放大器(PA)測試

　　· Load Pull / Source Pull

　　· 噪聲參數測量

　　· 5G / 毫米波研發

　　全系列型號與參數列表

　　低頻至6GHz系列

型號頻率范圍VSWR接口
C1010.1–1 GHz≥10:17/16, APC-7, N
C3020.2–3 GHz≥10:17/16, APC-7, N
C3040.4–3 GHz≥10:17/16, APC-7, N
C8040.4–8 GHz≥10:17/16, APC-7, N
C18040.4–18 GHz≥30:1APC-7, N
C6060.6–6 GHz≥30:17/16, APC-7, N
C606S0.6–6 GHz≥30:17/16, APC-7, N


　　中頻至18GHz系列

型號頻率范圍VSWR接口
C8060.6–8 GHz≥50:13.5 mm
C806S0.6–8 GHz≥50:13.5 mm
C806R0.6–8 GHz≥30:17/16, APC-7, N
C806RS0.6–8 GHz≥30:17/16, APC-7, N
C18060.6–18 GHz≥10:1APC-7, N
C1806S0.6–18 GHz≥10:1APC-7, N
C18070.7–18 GHz≥10:1APC-7, N
C8070.7–8 GHz≥30:17/16, APC-7, N
C3080.8–3 GHz≥10:17/16, APC-7, N
C8080.8–8 GHz≥30:17/16, APC-7, N
C18080.8–18 GHz≥10:1APC-7, N
C18181.8–18 GHz≥10:1APC-7, N


　　高頻至40GHz系列

型號頻率范圍VSWR接口
C30181.8–30 GHz≥10:13.5 mm
C32101–32 GHz≥20:13.5 mm
C3210S1–32 GHz≥20:13.5 mm
C36202–36 GHz≥10:12.92 mm
C40303–40 GHz≥10:12.92 mm
C4060B6–40 GHz≥10:12.92 mm
C4080B8–40 GHz≥10:12.92 mm

　

　毫米波系列(40GHz以上)

型號頻率范圍VSWR接口
C5020B2–50 GHz≥10:12.4 mm
C5060B6–50 GHz≥10:12.4 mm
C5080B8–50 GHz≥10:12.4 mm
C6702B2–67 GHz≥10:11.85 mm
C6750B5–67 GHz≥6:11.85 mm
C6710B10–67 GHz≥10:11.85 mm
C11024024–110 GHz≥8:11 mm
C12027027–120 GHz≥6.5:11 mm
C11050050–110 GHz≥10:11 mm

　　應用領域

　　該系列調諧器廣泛應用于：

　　· 5G / 6G通信

　　· 毫米波器件測試

　　· 半導體研發

　　· 高功率PA設計

　　·Load Pull系統

　　選型建議

　　選擇合適型號時建議關注：

　　· 頻率范圍(是否覆蓋目標頻段)

　　· VSWR要求(調諧范圍)

　　· 接口類型(與測試系統匹配)

　　· 是否支持On-Wafer(晶圓級測試)

更多Focus Microwaves 相關產品信息可咨詢立維創展。
