Murata村田MYWGC3R53FFW92RAE非隔離式4路輸出DC-DC轉換器

發布時間：2024-04-28 09:44:35     瀏覽：2285

　　Murata村田的MYWGC3R53FFW92RAE是一款針對嵌入式應用設計的多輸出DC-DC電源轉換器。其產品特點包括小尺寸，輸入電壓范圍為4.3V至5.5V，四路輸出分別為1.2V, 3.3V, 1.8V和2.5V。該轉換器采用固定頻率同步降壓轉換器開關拓撲結構，具有高功率轉換效率、on/off控制、以及power Good信號輸出功能。此外，產品還包含欠壓鎖定、輸出短路保護、過流保護、過壓保護和過溫保護等多重保護機制。

Murata村田MYWGC3R53FFW92RAE DC-DC轉換器

　　該轉換器適用于多種應用場景，包括IPCle/服務器應用、數據通信/電信系統、分布式總線架構和可編程邏輯混合電壓系統等。具備快速響應負載變化、超小表面貼裝封裝、出色的熱降降額性能等特點。產品系列MYWGC屬于Murata的MonoBK?多功能多輸出DC-DC轉換器系列。

PART NUMBER

OUTPUT

INPUT

Efficiency [%]

ON/OFF

Package [mm]


Vout M

lout (max. [A]

Power [W]

R/N (typ.) [% of Vout]

Regulation (typ.)

Vin (typ.) M

Range M

lin no load [mA]

lin full load [A]

Line [%]

Load [%]

MYWGC3R53FFW92RAE

Vout1

1.2

2.5

3

1

±0.5

±0.5

5

4.3 -5.5

60

3.45

88.2

Yes (Positive)

9.0 × 8.3 × 2.9

Vout2

1.8

1

1.8

1

±0.5

土0.5

Vout3

3.3

2

6.6

1

±0.5

±0.5

Vout4

2.5

1.5

3.75

1

±0.5

±0.5

MYWGC3R53FFW92RA1

Vout1

1.2

2.5

3

1

±0.5

±0.5

5

4.3 -5.5

60

3.45

88.2

Yes (Positive)

9.0 × 8.3 × 2.9

Vout2

1.8

1

1.8

1

土0.5

±0.5

Vout3

3.3

2

6.6

1

±0.5

±0.5

Veutd

5

15

376

1

±0.5

±0.5

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。

推薦資訊

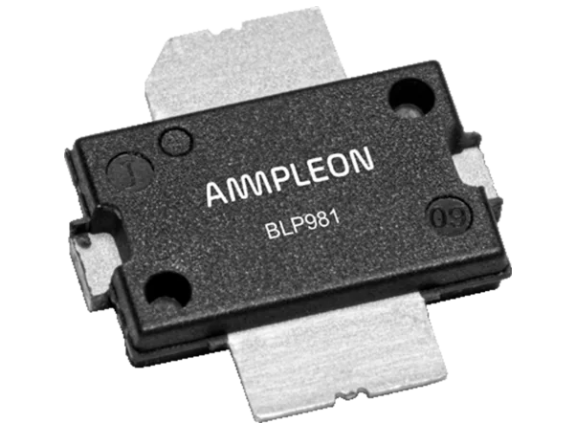

  • Ampleon BLP981 170W LDMOS晶體管
