MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田

發布時間：2024-09-04 09:06:16     瀏覽：1360

　　MYMGC1R83BFPF2RV是Murata村田公司生產的一款微型MonoBK?非隔離式DC-DC電源模塊，也被稱為“Mono Block”。這款模塊專為嵌入式應用設計，特別適用于非隔離負載點(POL)DC-DC電源轉換器。其小巧的外形尺寸僅為11.9 x 15.0 x 2.4毫米，非常適合空間受限的應用場景。

　　該模塊的應用領域廣泛，包括為FPGA/CPU、數據通信/電信系統、分布式總線架構(DBA)、可編程邏輯和混合電壓系統供電。它基于固定頻率同步降壓轉換器開關拓撲，具有高功率轉換效率，并配備了on/Off控制和Power Good信號輸出。此外，該模塊還包括欠壓鎖定(UVLO)、輸出短路保護和過流保護等功能。

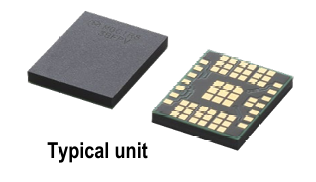

MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田

　　MYMGC1R83BFPF2RV的主要技術參數如下：

　　- 最大輸出電流(Iout)：3.2A

　　- 輸入電壓范圍(Vin)：3.3V至5.5V

　　- 典型輸入電壓(Vin typ)：5V

　　- 輸出電壓(Vout)：0.85V

　　- 輸出數：4個

　　- 效率：82%

　　- 開關頻率：2000kHz

　　- 尺寸：11.9mm(寬)x 15.0mm(長)x 2.4mm(高)

　　- 工作溫度范圍：-40℃至85℃

　　- 電路拓撲：Buck(降壓)

　　- 封裝：SMD

型號：

PART    NUMBER0UTPUTINPUTEficiency
[%]		PACKAGE
Vout
[Vdc]		out
A(max.)]		 Power
   [W		R/N(typ.
[%of Vout]		Regulation(max.Vin(typ.
[Vdc]		Range
[Vdc]		in no load
[mA]		lin fuilload
[A]		[mm]
Line[%Load[%]
MYMGC1R83BFPF2RV0.85 3.2 2.72 1 ±1.0±1.05 3.3-5.5127 2.3 81 11.9x15.0x2.4
0.85 0.5 0.43 1 ±1.0±1.0
1.2 0.5 0.60 1 ±1.0±1.0
1.8 1.5 2.70 1 ±1.0±1.0
MYMGC1R83BFPF2RVD0.85 3.2 2.72 1 ±1.0±1.05 3.3-5.5127 2.3 81 11.9x15.0x2.4
0.85 0.5 0.43 1 ±1.0±1.0
1.2 0.5 0.60
±1.0±1.0
1.8 1.5 2.70 1 ±1.0±1.0

　　此外，該模塊還提供了四個不同的輸出電壓，分別是0.85V、0.85V、1.2V和1.8V，每個輸出都有其對應的電流和電壓調整率。模塊還具備快速負載變化響應、過流保護、熱保護、使能控制、Power Good信號和I2C功能等特性。Murata還進行了高可靠性/熱沖擊測試，確保模塊在-40℃至+125℃的溫度范圍內能夠承受700次循環。

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。
