Glenair 801-075-07M6-7PA連接器|Mighty Mouse 7芯PCB圓形連接器(軍工級)
發布時間:2026-04-14 09:01:34 瀏覽:19

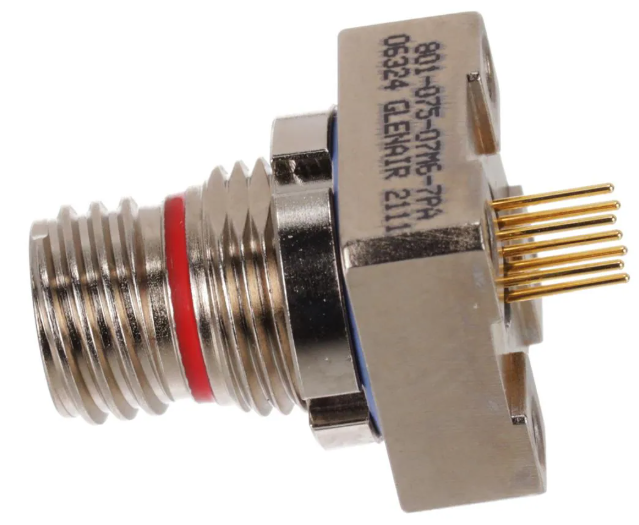

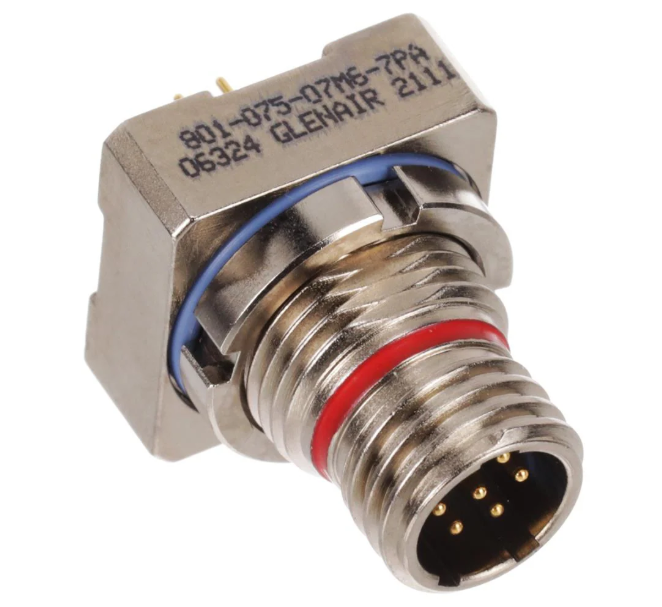

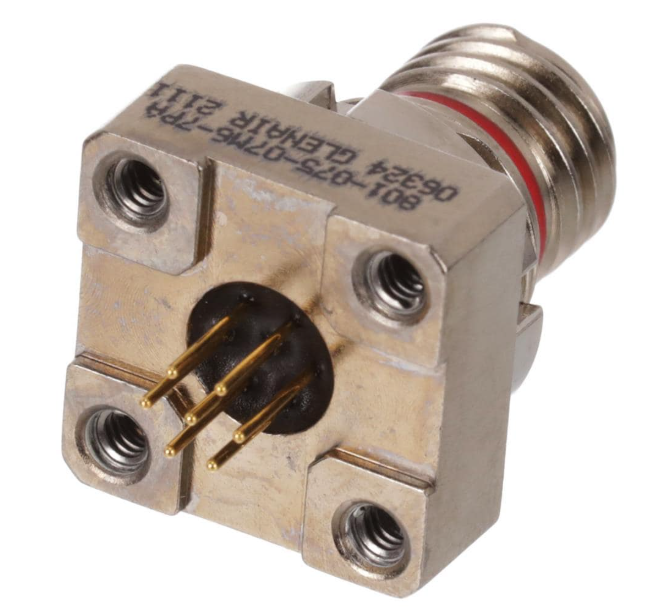

Glenair 801-075-07M6-7PA 屬于Series 80 Mighty Mouse系列,是一款微型高密度圓形軍規連接器(MIL Spec Connector),專為高可靠性電子系統設計。
該型號為PCB板安裝插座(Receptacle),采用Jam-Nut后面板安裝結構,結合雙啟動ACME螺紋,在緊湊尺寸下實現卓越的機械與電氣性能。
相比傳統 MIL-DTL-38999連接器,Mighty Mouse體積更小、重量更輕,但性能等級相當甚至更優。



關鍵規格參數
| 參數 | 規格 |
| 型號 | 801-075-07M6-7PA |
| 品牌 | Glenair |
| 系列 | Mighty Mouse 801 |
| 連接器類型 | 圓形連接器(Receptacle) |
| 安裝方式 | 面板安裝(Jam Nut) |
| 觸點數量 | 7 Pin |
| 插芯排列 | 6月7日 |
| 觸點類型 | 公針(Pin) |
| 端接方式 | 焊接(Solder / PC Tail) |
| 額定電流 | 5A |
| 材料 | 鋁合金外殼 |
| 表面處理 | 化學鍍鎳(Electroless Nickel) |
| 接觸材料 | 銅合金 |
| 接觸鍍層 | 金(Gold Plated) |
| 工作溫度 | -65°C ~ +175°C(典型) |
| 密封結構 | 氟硅橡膠密封 |
兼容型號
該連接器可配套以下系列使用:
· Glenair 801-001
· Glenair 801-002
· Glenair 801-007
· Glenair 801-008
訂購指南

Glenair連接器是全球知名的高端品牌,廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司,授權代理銷售Glenair產品,并提供技術支持。歡迎咨詢。
推薦資訊
V-Bite? BNC 連接器是Winchester Interconnect推出的50/75 Ohm邊緣安裝式PCB連接器,采用45度角卡扣設計,提供7種型號(含50/75 Ohm及面板安裝/螺紋/密封墊等變體),電氣性能優異(駐波比≤1.2、4GHz帶寬、500次插拔壽命),機械結構采用鍍金磷青銅接觸件,適用于廣播、醫療、安防等高要求場景。關鍵參數:阻抗50/75Ω、頻率0-4GHz、耐壓500VRMS、工作溫度-65℃~165℃。

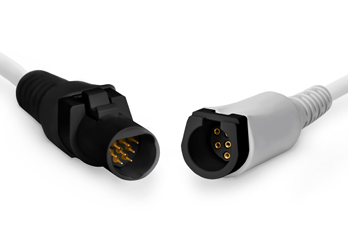

Smiths Interconnect的D Series快速斷開式圓形塑料連接器,采用Push - Button按鍵結構與D形設計,具備操作簡單、可靠性高、抗誤插能力強的特點,主要應用于醫療設備、工業自動化等高可靠性場景。
